平成二十五年総務省令第二十三号

消防用ホースに使用する差込式又はねじ式の結合金具及び消防用吸管に使用するねじ式の結合金具の技術上の規格を定める省令

消防法(昭和二十三年法律第百八十六号)第二十一条の十六の三第一項の規定に基づき、消防用ホースに使用する差込式又はねじ式の結合金具及び消防用吸管に使用するねじ式の結合金具の技術上の規格を定める省令を次のように定める。

目次

  • 第一章 総則(第一条〜第二条)
  • 第二章 消防用結合金具(第三条〜第二十条)
  • 第三章 大量送水用差込式結合金具及び大容量泡放水砲用差込式結合金具(第二十一条・第二十二条)
  • 第四章 大量送水用ねじり式結合金具及び大容量泡放水砲用ねじり式結合金具(第二十三条〜第二十七条)
  • 第五章 雑則(第二十八条)
  • 附則

第一章 総則

(趣旨)

第一条この省令は、消防用ホースに使用する差込式又はねじ式の結合金具及び消防用吸管に使用するねじ式の結合金具の技術上の規格を定めるものとする。

(用語の意義)

第二条この省令において、次の各号に掲げる用語の意義は、当該各号に定めるところによる。
一消防用結合金具消防用ホース(消防用ホースの技術上の規格を定める省令(平成二十五年総務省令第二十二号。以下「ホース規格省令」という。)第二条第一号に規定するものをいう。以下「ホース」という。)又は消防用吸管(消防用吸管の技術上の規格を定める省令(昭和六十一年自治省令第二十五号。以下「吸管規格省令」という。)第二条第一号に規定するものをいう。以下「吸管」という。)を他のホース又は吸管、動力消防ポンプ(動力消防ポンプの技術上の規格を定める省令(昭和六十一年自治省令第二十四号。以下「動力消防ポンプ規格省令」という。)第二条第一号に規定するものをいう。)等と結合するために、ホース又は吸管の端部に装着する金具をいう。
二かん合部消防用結合金具同士をかん合する部分をいう。
三装着部ホース又は吸管を装着する部分をいう。
四差込式結合金具差込みの方法によりかん合する消防用結合金具をいう。
五ねじ式結合金具ねじによりかん合する消防用結合金具をいう。
五の二大量送水用差込式結合金具差込式結合金具のうち、大量の水等を送水する用途に用いられる大量送水用ホース(ホース規格省令第二条第三号の二に規定するものをいう。以下同じ。)を差込みの方法により他の大量送水用ホース、消防ポンプ自動車(動力消防ポンプ規格省令第二条第二号に規定するものをいう。第六号の二において同じ。)等と結合するために、大量送水用ホースの端部に装着する金具をいう。
六大容量泡放水砲用差込式結合金具差込式結合金具のうち、大容量泡放水砲用防災資機材等(石油コンビナート等災害防止法施行令(昭和五十一年政令第百二十九号)第十三条第三項に規定するものをいう。第七号において同じ。)としての用途にのみ用いられる、大容量泡放水砲用ホース(ホース規格省令第二条第四号に規定するものをいう。以下「大容量ホース」という。)を差込みの方法により他の大容量ホース、大容量泡放水砲用ポンプ自動車(動力消防ポンプ規格省令第二条第四号に規定するものをいう。第七号において同じ。)、大容量泡放水砲用可搬消防ポンプ(動力消防ポンプ規格省令第二条第五号に規定するものをいう。第七号において同じ。)等と結合するために、大容量ホースの端部に装着する金具をいう。
六の二大量送水用ねじり式結合金具ねじ式結合金具のうち、大量の水等を送水する用途に用いられる大量送水用ホースをねじる方法を用いて他の大量送水用ホース、消防ポンプ自動車等と結合するために、大量送水用ホースの端部に装着する金具をいう。
七大容量泡放水砲用ねじり式結合金具ねじ式結合金具のうち、大容量泡放水砲用防災資機材等としての用途にのみ用いられる、大容量ホース又は大容量吸管(吸管規格省令第二条第二号に規定するものをいう。以下「大容量吸管」という。)をねじる方法により他の大容量ホース又は大容量吸管、大容量泡放水砲用ポンプ自動車、大容量泡放水砲用可搬消防ポンプ等と結合するために、大容量ホース又は大容量吸管の端部に装着する金具をいう。
八呼び径大量送水用差込式結合金具、大容量泡放水砲用差込式結合金具、大量送水用ねじり式結合金具又は大容量泡放水砲用ねじり式結合金具のかん合部の設計された内径(単位 ミリメートル)をいう。
九使用圧設計された常用最高使用水圧(単位 メガパスカル)をいう。

第二章 消防用結合金具

(区分)

第三条消防用結合金具(大量送水用差込式結合金具、大容量泡放水砲用差込式結合金具、大量送水用ねじり式結合金具及び大容量泡放水砲用ねじり式結合金具を除く。以下この章において同じ。)は、次のとおり区分する。
かん合部用途呼称
差込式ホース用 七十五六十五五十四十三十二十五
ねじ式ホース用百五十 百二十五 百九十七十五六十五五十四十三十二十五二十
吸管用百五十百四十百二十五百十五百九十七十五六十五五十四十 二十五

(一般構造)

第四条消防用結合金具の構造は、次に定めるところによらなければならない。
一水流による摩擦損失の少ない構造であること。
二均一で良質な材料が用いられていること。
三装着部は、堅固なものであり、装着したホース又は吸管が離脱しにくい構造であること。
四人の触れるおそれのある部分は、面取、バリの除去等の危険防止のための措置が講じられたものであること。
五機能を損なうおそれのある附属装置が設けられていないこと。
六異種の金属が接する部分は、腐食を防止する処理が講じられたものであること。

(材質)

第五条消防用結合金具の部品又は部分で、次の表の上欄に掲げるものに用いる材料は、それぞれ同表の下欄に掲げるもの又は産業標準化法(昭和二十四年法律第百八十五号)第二十条第一項に定める日本産業規格(以下「JIS」という。)Z 二二四一で定める方法により採取した四号試験片(つめばねにあっては五号試験片とする。)を用いてJIS Z 二二四一により試験を行った場合、引張り強さ及び伸びが同表の下欄に掲げるものと同等以上の強度を有するものでなければならない。
部品又は部分材料
差し金具JIS H 四〇八〇(アルミニウム及びアルミニウム合金継目無管)
受け金具JIS H 四一〇〇(アルミニウム及びアルミニウム合金の押出形材)
押し輪JIS H 五一二〇(銅及び銅合金鋳物)
しめ輪JIS H 五一二一(銅合金連続鋳造鋳物)
装着部JIS H 五二〇二(アルミニウム合金鋳物)
つめJIS H 五一二〇(銅及び銅合金鋳物)JIS H 五一二一(銅合金連続鋳造鋳物)
つめばねJIS G 四三一三(ばね用ステンレス鋼帯)JIS G 四三一四(ばね用ステンレス鋼線)JIS H 三一一〇(りん青銅及び洋白の板及び条)JIS H 三一三〇(ばね用のベリリウム銅、チタン銅、りん青銅、ニッケル―すず銅及び洋白の板及び条)
しめ輪の抜け止め部品JIS G 四三〇八(ステンレス鋼線材)JIS H 三二六〇(銅及び銅合金の線)JIS H 四〇八〇(アルミニウム及びアルミニウム合金継目無管)JIS H 五一二〇(銅及び銅合金鋳物)JIS H 五一二一(銅合金連続鋳造鋳物)
2消防用結合金具に用いるパッキンの材料は、次の表の上欄に掲げる項目に応じ同表の中欄に掲げる測定方法により測定した値が、同表の下欄に掲げる範囲内又はこれと同等以上の性能を有するものでなければならない。この場合において、耐油性及び耐老化性における試験温度及び試験時間は、それぞれ摂氏百度及び七十時間とする。
項目測定方法範囲
引張強さ(単位 メガパスカル)JIS K 六二五一十以上
伸び(単位 パーセント)JIS K 六二五一五百以上(差込式結合金具)百以上(ねじ式結合金具)
硬さJIS K 六二五三―一JIS K 六二五三―二JIS K 六二五三―三JIS K 六二五三―四三十五以上四十五以下(差込式結合金具)七十五以上八十五以下(ねじ式結合金具)
耐油性体積変化率(単位 パーセント)JIS K 六二五八ナンバー三油プラス五十以上プラス百二十以下(差込式結合金具)プラス二十以上プラス八十以下(ねじ式結合金具)
JIS K 六二五八ナンバー一油マイナス十以上プラス十五以下(差込式結合金具)マイナス五以上プラス十以下(ねじ式結合金具)
耐老化性引張強さ変化率(単位 パーセント)JIS K 六二五七マイナス十五以内
伸び変化率(単位 パーセント)JIS K 六二五七マイナス四十以内
硬さ変化JIS K 六二五七プラス十五以内

(表示)

第六条消防用結合金具には、次に掲げる事項を容易に消えないように表示しなければならない。
一製造者名又は商標
二製造年
三消防用結合金具の呼称
四吸管用のものにあっては、「吸」の文字
五消防用結合金具の呼称と異なる呼称のホース又は吸管を装着するものにあっては、装着するホース又は吸管の呼称
六使用圧

(差込式差し口の構造)

第七条差込式差し口(差し金具、押し輪等により構成される差込式結合金具をいう。以下同じ。)の構造は、第四条各号に定めるもののほか、次に定めるところによらなければならない。
一各部分の寸法は、呼称に応じ、別表第一に定めるところによること。
二差込式受け口と容易にかん合及び離脱のできる構造であること。
三ホースを装着しない状態において押し輪が脱落しない構造であること。
四押し輪は、十分な強度を有し、差込式受け口との離脱操作による変形等が生じないものであること。

(差込式受け口の構造)

第八条差込式受け口(受け金具、つめ、つめばね、パッキン等により構成される差込式結合金具をいう。以下同じ。)の構造は、第四条各号に定めるもののほか、次に定めるところによらなければならない。
一各部分の寸法は、呼称に応じ、別表第二に定めるところによること。
二差込式差し口と容易にかん合及び離脱のできる構造であること。
三つめ室は、砂その他異物が容易に入らない構造であること。
四つめの数は、三個以上であること。
五つめは、等間隔に配置されていること。
六つめは、同一の形状であること。
七つめの張出しの強さ(つめの中央部に力を加え、つめを押し下げた時つめの中央部が別表第二に定めるF項面に達するまでの荷重をいう。次号において同じ。)の合計は、呼称に応じ、次の表に定める強さ以上であること。
呼称強さ(単位 ニュートン)
七十五九十
六十五七十五
五十六十
四十四十五
三十三十五
二十五三十
八それぞれのつめの張出しの強さとその平均値の差は、平均値の二十パーセント以内であること。
九差込式差し口とかん合した場合、全てのつめの先端が差込式差し口に圧力を有して接する構造であること。
十パッキンを容易に交換できる構造であること。
十一パッキンは、容易に脱落しないものであること。

(ねじ式差し口の構造)

第九条ねじ式差し口(差し金具等により構成されるねじ式結合金具をいう。以下同じ。)の構造は、第四条各号に定めるもののほか、次に定めるところによらなければならない。
一各部分の寸法は、呼称に応じ、別表第三、別表第四及び別表第五に定めるところによること。
二ねじ式受け口と容易にかん合及び離脱のできる構造であること。
三ねじ式受け口とのかん合及び離脱の操作に用具を用いるものにあっては、用具が容易に使用でき、かつ、確実に当該操作が行える構造であること。
四ねじ式受け口とのかん合及び離脱の操作に用いる突起が設けられているものにあっては、突起の材質が差し金具と同等以上の強度を有するものであること。
五ねじの始めの部分は、不完全ねじ部が除去されたものであること。この場合において、除去された後の断面の高さは、ねじ山の高さの三分の一以下であること。

(ねじ式受け口の構造)

第十条ねじ式受け口(しめ輪、受け金具、パッキン等により構成されるねじ式結合金具をいう。以下同じ。)の構造は、第四条各号に定めるもののほか、次に定めるところによらなければならない。
一各部分の寸法は、呼称に応じ、別表第四、別表第五及び別表第六に定めるところによること。
二ねじ式差し口と容易にかん合及び離脱のできる構造であること。
三ねじ式差し口とのかん合及び離脱の操作に用具を用いるものにあっては、用具が容易に使用でき、かつ、確実に当該操作が行える構造であること。
四ねじ式差し口とのかん合及び離脱の操作に用いる突起が設けられているものにあっては、突起の材質がしめ輪と同等以上の強度を有するものであること。
五しめ輪が脱落しない構造であること。
六しめ輪は、自由に回転できるものであること。
七しめ輪のねじの始めの部分は、不完全ねじ部が除去されたものであること。この場合において、除去された後の断面の高さは、ねじ山の高さの三分の一以下であること。
八パッキンを容易に交換できる構造であること。
九パッキンは、容易に脱落しないものであること。
十しめ輪の抜け止め部分は、容易に分解できない構造であること。

(着脱力)

第十一条差込式結合金具は、差し口にあっては受け口と、受け口にあっては差し口とそれぞれかん合を行う場合に必要な力(受け口に差し口を接し、差し口にかん合する方向に力を加えた場合、差込式結合金具が完全にかん合する時の荷重をいう。)及び離脱を行う場合に必要な力(かん合している差込式結合金具の押し輪に離脱する方向に力を加えた場合、つめが押し輪の別表第一に定めるJ項に乗った時の荷重をいう。)が、呼称に応じ、次の表に定める力以下となるものでなければならない。
呼称力(単位 ニュートン)
七十五百五十
六十五百三十五
五十百五
四十九十
三十八十五
二十五七十五

(耐圧試験)

第十二条消防用結合金具は、消防用結合金具同士をかん合した状態において、使用圧の二倍に相当する内圧力を五分間加えた場合、亀裂、著しい変形、漏水等が生じず、かつ、かん合部から離脱しないものでなければならない。
2ホース用の消防用結合金具は、消防用結合金具同士をかん合した状態において、それぞれにホースを装着して、使用圧の二倍に相当する内圧力を五分間加えた場合、装着部から漏水が生じず、かつ、装着したホースが離脱しないものでなければならない。
3吸管用の消防用結合金具は、消防用結合金具同士をかん合した状態において、それぞれに吸管を装着して、使用圧の二倍に相当する内圧力を五分間加えた場合、装着部から漏水が生じず、かつ、装着した吸管が離脱しないものでなければならない。

(漏水試験)

第十三条ホース用の消防用結合金具は、消防用結合金具同士をかん合した状態において、使用圧以下の任意の内圧力を加えた場合、かん合部から漏水しないものでなければならない。

(負圧試験)

第十四条吸管用の消防用結合金具は、消防用結合金具同士をかん合した状態において、内部の真空度を次の式で求められた真空度以上として十分間放置した場合、次の各号に適合するものでなければならない。
真空度(kPa)=試験環境における大気圧(kPa)÷標準大気圧(kPa)×94kPa
一亀裂又は著しい変形が生じないこと。
二三十秒後における漏れが、真空度で一・三三キロパスカル以上とならないこと。
三着脱の操作が容易に行えること。
2吸管用の消防用結合金具は、消防用結合金具同士をかん合した状態において、それぞれに吸管を装着して、当該吸管の端部を塞ぎ、内部の真空度を前項の式で求められた真空度以上として十分間放置した場合、三十秒後における装着部からの漏れが、真空度で一・三三キロパスカル以上とならないものでなければならない。

(繰返し試験)

第十五条差込式結合金具は、千回のかん合及び離脱の操作を行った場合、次の各号に適合するものでなければならない。
一亀裂又は著しい変形が生じないこと。
二着脱の操作が容易に行えること。
三防食被膜を施した差込式結合金具にあっては、かん合部の防食被膜がはく離しないこと。

(落下試験)

第十六条ホース用の消防用結合金具は、消防用結合金具同士をかん合した状態において、それぞれに一メートルのホースを装着して、高さ一メートルの位置から結合方向を水平にして平坦なコンクリート面に自由落下させた場合、かん合部からの離脱、亀裂又は著しい変形を生じず、かつ、着脱の操作が容易に行えるものでなければならない。
2吸管用の消防用結合金具は、消防用結合金具同士をかん合した状態において、それぞれに吸管を装着して、高さ七十センチメートルの位置から結合方向を水平にして平坦なコンクリート面に自由落下させた場合、かん合部からの離脱、亀裂又は著しい変形を生じず、かつ、着脱の操作が容易に行えるものでなければならない。

(引きずり試験)

第十七条ホース用の消防用結合金具は、消防用結合金具同士をかん合した状態において、それぞれにホースを装着して、当該ホースの一端(かん合されていない端とする。)を持って平坦なコンクリート面上を消防用結合金具がコンクリート面に接し、かつ、十キロメートル毎時以下の速度で結合方向に二十メートル引きずった場合、離脱、亀裂又は著しい変形を生じず、かつ、着脱の操作が容易に行えるものでなければならない。

(曲げ試験)

第十八条差込式結合金具は、差込式結合金具同士をかん合した状態で一方を固定し、使用圧に相当する内圧力を加え、かん合部に次の式で求められた曲げモーメントが生じるように、差込み方向に対し直角に力を三十秒間加えた場合、かん合部からの離脱、亀裂又は著しい変形を生じず、かつ、着脱の操作が容易に行えるものでなければならない。
曲げモーメント(ニュートンミリメートル)=300N×1.5×(呼称×15)mm

(腐食試験)

第十九条消防用結合金具は、JIS Z 二三七一(塩水噴霧試験方法)に定める試験方法により塩水(五質量パーセント水溶液とする。)を八時間噴霧した後に十六時間放置することを五回繰り返した後、水洗いをして二十四時間自然乾燥させた場合、機能を損なうおそれのある腐食が生じないものでなければならない。

(装着部の押しつぶし試験)

第二十条ホース用の消防用結合金具は、消防用結合金具同士をかん合した状態で、装着部の端から幅一センチメートルの部分に、差込み方向に対し直角に千ニュートンの荷重を五分間加えた場合、かん合部からの離脱、亀裂又は著しい変形を生じず、かつ、着脱の操作が容易に行えるものでなければならない。

第三章 大量送水用差込式結合金具及び大容量泡放水砲用差込式結合金具

(表示)

第二十一条大量送水用差込式結合金具及び大容量泡放水砲用差込式結合金具には、次に掲げる事項を容易に消えないように表示しなければならない。
一製造者名又は商標
二製造年
三呼び径
四装着する大量送水用ホース又は大容量ホースの呼び径(ホース規格省令第二条第三号の二に規定する呼び径をいう。)
五使用圧
五の二大量送水用差込式結合金具にあっては、次に掲げる事項
イ大量送水用差込式結合金具である旨の表示
ロ大量送水用ホースのジャケット(ホース規格省令第二条第八号に規定するジャケットをいう。次号ロ、第二十六条第五号の二ロ及び第六号ハにおいて同じ。)の劣化を防ぐための処置がされている大量送水用ホースのみを装着するものにあっては、その旨の表示
六大容量泡放水砲用差込式結合金具にあっては、次に掲げる事項
イ大容量泡放水砲用差込式結合金具である旨の表示
ロ大容量ホースのジャケットの劣化を防ぐための処置がされている大容量ホースのみを装着するものにあっては、その旨の表示

(準用)

第二十二条第四条、第五条、第七条(第一号を除く。)、第八条(第一号及び第七号を除く。)、第十二条第一項及び第二項、第十三条、第十五条、第十六条第一項並びに第十七条から第二十条までの規定は、大量送水用差込式結合金具及び大容量泡放水砲用差込式結合金具について準用する。この場合において、第五条第二項中「同表の下欄に掲げる範囲内」とあるのは「設計された範囲内」と、第十二条第一項及び第二項中「二倍」とあるのは「二倍(第二十一条第五号の二ロ又は第六号ロの表示をするものにあっては、一・五倍)」と、第十五条中「千回」とあるのは「百回」と、第十八条中「呼称」とあるのは「呼び径」と読み替えるものとする。

第四章 大量送水用ねじり式結合金具及び大容量泡放水砲用ねじり式結合金具

(区分)

第二十三条大容量泡放水砲用ねじり式結合金具は、その用途により、大容量ホース用又は大容量吸管用に区分する。

(構造)

第二十四条大量送水用ねじり式結合金具及び大容量泡放水砲用ねじり式結合金具の構造は、第四条各号に定めるもののほか、次に定めるところによらなければならない。
一パッキンを容易に交換できる構造であること。
二パッキンは、容易に脱落しないものであること。
三かん合部は、容易にかん合及び離脱のできる構造であること。
四かん合部には、砂その他異物が容易に入らない構造であること。ただし、特殊な構造によりその必要のないものにあっては、この限りでない。
五かん合部は、十分な強度を有し、かん合及び離脱操作による変形等が生じないものであること。

(材質)

第二十五条大量送水用ねじり式結合金具及び大容量泡放水砲用ねじり式結合金具の主要な部品及び部分に用いる材料は、次の各号のいずれかに適合するものでなければならない。
一JISH四〇八〇(アルミニウム及びアルミニウム合金継目無管)
二JISH四一〇〇(アルミニウム及びアルミニウム合金の押出形材)
三JISH五一二〇(銅及び銅合金鋳物)
四JISH五一二一(銅合金連続鋳造鋳物)
五JISH五二〇二(アルミニウム合金鋳物)
六JISH三二六〇(銅及び銅合金の線)
七JISZ二二四一で定める方法により採取した四号試験片を用いてJISZ二二四一により試験を行った場合、引張り強さ及び伸びが第一号から前号までに掲げるものと同等以上の強度を有するもの
2第五条第二項の規定は、大量送水用ねじり式結合金具及び大容量泡放水砲用ねじり式結合金具にパッキンを用いる場合にあっては、当該パッキンの材料について準用する。この場合において、同項中「同表の下欄に掲げる範囲内」とあるのは「設計された範囲内」と読み替えるものとする。

(表示)

第二十六条大量送水用ねじり式結合金具及び大容量泡放水砲用ねじり式結合金具には、次に掲げる事項を容易に消えないように表示しなければならない。
一製造者名又は商標
二製造年
三呼び径
四装着する大量送水用ホース、大容量ホース又は大容量吸管の呼び径(ホース規格省令第二条第三号の二又は吸管規格省令第二条第三号に規定する呼び径をいう。)
五使用圧
五の二大量送水用ねじり式結合金具にあっては、次に掲げる事項
イ大量送水用ねじり式結合金具である旨の表示
ロ大量送水用ホースのジャケットの劣化を防ぐための処置がされている大量送水用ホースのみを装着するものにあっては、その旨の表示
六大容量泡放水砲用ねじり式結合金具にあっては、次に掲げる事項
イ大容量吸管用のものにあっては、「吸」の文字
ロ大容量泡放水砲用ねじり式結合金具である旨の表示
ハ大容量ホースのジャケットの劣化を防ぐための処置がされている大容量ホースのみを装着するものにあっては、その旨の表示

(準用)

第二十七条第十二条第一項及び第二項、第十三条、第十五条、第十六条第一項、及び第十七条から第二十条までの規定は、大量送水用ねじり式結合金具について準用する。
2第十二条から第二十条までの規定は、大容量泡放水砲用ねじり式結合金具について、準用する。
3前二項の場合において、第十二条第一項及び第二項中「二倍」とあるのは「二倍(第二十一条第五号の二ロ、第六号ロ、第二十六条第五号の二ロ又は第六号ハの表示をするものにあっては、一・五倍)」と、第十五条中「千回」とあるのは「百回」と、第十八条中「呼称」とあるのは「呼び径」と読み替えるものとする。

第五章 雑則

(基準の特例)

第二十八条新たな技術開発に係る消防用結合金具について、その形状、構造、材質及び性能から判断して、この省令の規定に適合するものと同等以上の性能があると総務大臣が認めた場合は、この省令の規定にかかわらず、総務大臣が定める技術上の規格によることができる。

附 則抄

(施行期日)

第一条この省令は、平成二十六年四月一日から施行する。

(消防用ホースに使用する差込式の結合金具の技術上の規格を定める省令の廃止)

第二条消防用ホースに使用する差込式の結合金具の技術上の規格を定める省令(平成四年自治省令第二号)は、廃止する。

(消防用ホース又は消防用吸管に使用するねじ式の結合金具の技術上の規格を定める省令の廃止)

第三条消防用ホース又は消防用吸管に使用するねじ式の結合金具の技術上の規格を定める省令(平成四年自治省令第三号)は、廃止する。

附 則(令和元年六月二八日総務省令第一九号)

この省令は、不正競争防止法等の一部を改正する法律の施行の日(令和元年七月一日)から施行する。

附 則(令和七年七月三〇日総務省令第七六号)

1この省令は、公布の日から施行する。
2この省令の施行の日前に消防法第二十一条の十六の四第一項の規定により総務大臣に届出を行った消防用ホースに使用する差込式又はねじ式の結合金具及び消防用吸管に使用するねじ式の結合金具については、改正後の消防用ホースに使用する差込式又はねじ式の結合金具及び消防用吸管に使用するねじ式の結合金具の技術上の規格を定める省令の規格に適合する消防用ホースに使用する差込式又はねじ式の結合金具及び消防用吸管に使用するねじ式の結合金具とみなす。

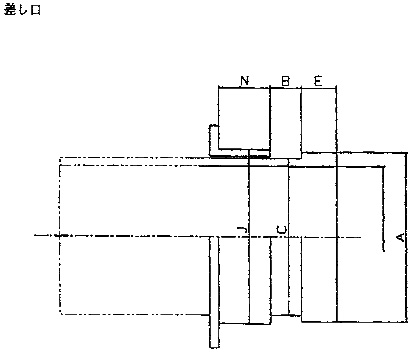

別表第一 差込式差し口の寸法表(第七条関係)
単位ミリメートル
区分ABCEJN
許容差呼称+0-0.2 +0-0.2+0-0.2+0-0.2
呼称7581.515.076.218.083.022.8
呼称6568.513.063.515.570.519.5
呼称5055.610.551.014.556.514.7
呼称4043.68.539.011.744.012.5
呼称3035.67.732.510.036.011.3
呼称2528.67.026.08.529.010.2
注 B及びN欄に掲げる値は、最小値を示す。

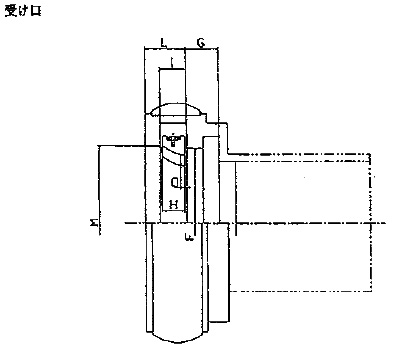

別表第二 差込式受け口の寸法表(第八条関係)
単位ミリメートル
区分FGHILMO
許容差呼称+0.5-0+0.2-0+0-0.1+0.1-0
呼称7582.019.012.612.824.083.82.5
呼称6569.016.010.610.821.070.82.0
呼称5056.015.08.08.217.056.81.8
呼称4044.012.27.07.214.044.31.5
呼称3036.010.56.56.713.036.31.3
呼称2529.09.06.06.212.029.31.0
注
1L欄に掲げる値は、最大値を示す。
2M及びO欄に掲げる値は、最小値を示す。
別表第三 ねじ式差し口の差し金具のおねじの寸法差(第九条関係)
単位ミリメートル
呼称ねじの呼びN外径K有効径K2谷の径K1
丸形平型上の寸法差下の寸法差上の寸法差下の寸法差
上の寸法差下の寸法差上の寸法差下の寸法差
150175-0.08-0.86-0.55-0.86-0.08-0.42-0.08-0.93
140165-0.08-0.86-0.55-0.86-0.08-0.42-0.08-0.93
125150-0.08-0.86-0.55-0.86-0.08-0.42-0.08-0.93
115140-0.08-0.86-0.55-0.86-0.08-0.42-0.08-0.93
100122.5-0.08-0.86-0.55-0.86-0.08-0.42-0.08-0.93
90110-0.08-0.86-0.55-0.86-0.08-0.42-0.08-0.93
7595-0.08-0.86-0.55-0.86-0.08-0.42-0.08-0.93
6582.5-0.08-0.73-0.46-0.73-0.08-0.38-0.08-0.79
5060-0.06-0.51-0.30-0.51-0.06-0.30-0.06-0.55
4048-0.06-0.51-0.30-0.51-0.06-0.30-0.06-0.55
3040-0.06-0.51-0.30-0.51-0.06-0.30-0.06-0.55
2534-0.06-0.51-0.30-0.51-0.06-0.30-0.06-0.55
2025-0.06-0.44-0.25-0.44-0.06-0.24-0.06-0.44

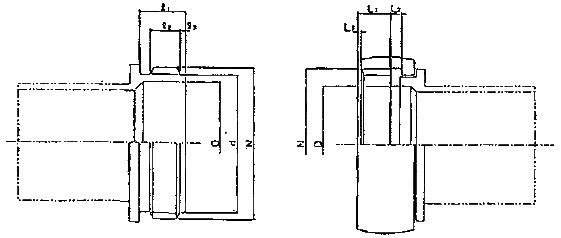

別表第四 ねじ式差し口及びねじ式受け口の寸法表(第九条及び第十条関係)
単位ミリメートル
区分ねじの呼び 差し口受け口
NDdl1l2l3L1L2L3
許容差 ±0.2 +0.2-0+0.2-0+0.2-0±0.2+0.2-0
呼称
呼称150175152.216331205237.53
呼称140165142.215331205237.53
呼称125150128.213931205237.53
呼称115140121.212931205237.53
呼称100122.5105.211331205236.53
呼称9011093.210131205236.53
呼称759578.28630204226.52.5
呼称6582.567.27527183196.52
呼称506049.2552013.51.5135.51
呼称404838.2432013.51.5135.51
呼称304030.23518121.51251
呼称253424.22916111.5104.51
呼称202517.2211391841
注
1D欄に掲げる値は、最大値を示す。
2l1欄に掲げる値は、最小値を示す。

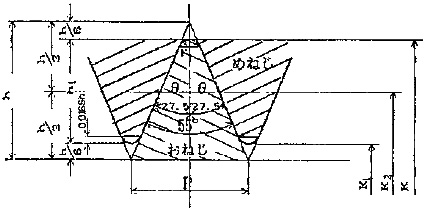

別表第五 ねじ式差し口の差し金具及びねじ式受け口のしめ輪のねじの基本寸法(第九条及び第十条関係)
単位ミリメートル
呼称ねじの呼びねじ山数(25.4mmにつき)ピッチおねじのねじ山の高さ丸み山の半角度(度)有効径おねじの外径(めねじの谷の径)おねじの谷の径(めねじの内径)
NnPh1rθK2KK1
15017546.3504.0660.87227.5170.934175.0166.868
14016546.3504.0660.87227.5160.934165.0156.868
12515046.3504.0660.87227.5145.934150.0141.868
11514046.3504.0660.87227.5135.934140.0131.868
100122.546.3504.0660.87227.5118.434122.5114.368
9011046.3504.0660.87227.5105.934110.0101.868
759546.3504.0660.87227.590.93495.086.868
6582.555.0803.2530.69727.579.24782.575.994
506083.1752.0330.43627.557.96760.055.934
404883.1752.0330.43627.545.96748.043.934
304083.1752.0330.43627.537.96740.035.934
253483.1752.0330.43627.531.96734.029.934
2025102.5401.6260.34927.523.37425.021.748
別表第六 ねじ式受け口のしめ輪のめねじの寸法差(第十条関係)
単位ミリメートル
呼称ねじの呼びN谷の径K有効径K2内径K1
上の寸法差下の寸法差上の寸法差下の寸法差上の寸法差下の寸法差
150175規定しない規定しない+0.42+0.08+1.52+1.02
140165+0.42+0.08+1.52+1.02
125150+0.42+0.08+1.52+1.02
115140+0.42+0.08+1.52+1.02
100122.5+0.42+0.08+1.52+1.02
90110+0.42+0.08+1.52+1.02
7595+0.42+0.08+1.52+1.02
6582.5+0.38+0.08+1.30+0.84
5060+0.30+0.06+0.90+0.54
4048+0.30+0.06+0.90+0.54
3040+0.30+0.06+0.90+0.54
2534+0.30+0.06+0.90+0.54
2025+0.24+0.06+0.63+0.44
注:めねじの谷の径の下の寸法差は規定しないが、谷底と丸形のおねじの外径の最大寸法との間に、多少のすきまを設けるものとする。
索引
  • 第一条(趣旨)
  • 第二条(用語の意義)
  • 第三条(区分)
  • 第四条(一般構造)
  • 第五条(材質)
  • 第六条(表示)
  • 第七条(差込式差し口の構造)
  • 第八条(差込式受け口の構造)
  • 第九条(ねじ式差し口の構造)
  • 第十条(ねじ式受け口の構造)
  • 第十一条(着脱力)
  • 第十二条(耐圧試験)
  • 第十三条(漏水試験)
  • 第十四条(負圧試験)
  • 第十五条(繰返し試験)
  • 第十六条(落下試験)
  • 第十七条(引きずり試験)
  • 第十八条(曲げ試験)
  • 第十九条(腐食試験)
  • 第二十条(装着部の押しつぶし試験)
  • 第二十一条(表示)
  • 第二十二条(準用)
  • 第二十三条(区分)
  • 第二十四条(構造)
  • 第二十五条(材質)
  • 第二十六条(表示)
  • 第二十七条(準用)
  • 第二十八条(基準の特例)
  • 附 則抄
  • 附 則(令和元年六月二八日総務省令第一九号)
  • 附 則(令和七年七月三〇日総務省令第七六号)
  • 別表第一 差込式差し口の寸法表(第七条関係)
  • 別表第二 差込式受け口の寸法表(第八条関係)
  • 別表第三 ねじ式差し口の差し金具のおねじの寸法差(第九条関係)
  • 別表第四 ねじ式差し口及びねじ式受け口の寸法表(第九条及び第十条関係)
  • 別表第五 ねじ式差し口の差し金具及びねじ式受け口のしめ輪のねじの基本寸法(第九条及び第十条関係)
  • 別表第六 ねじ式受け口のしめ輪のめねじの寸法差(第十条関係)
© Megaptera Inc.
